سارق یا نفوذگری که قصد ورود به حریم خصوصی یا محوطه یک کارخانه را دارد، اولین و سادهترین ترفندی که به کار میگیرد، بریدن کابل ورودی برق، قطع کلید مینیاتوری کنتور یا سوءاستفاده از قطعیهای نوبتی شبکه توزیع برق است. اگر سیستم نظارتی شما با تاریک شدن لامپهای ساختمان از مدار خارج شود، اساساً هزینهای که برای خرید دوربینها پرداختهاید، بیاثر خواهد بود.
ما در پایگاه تحلیلی و مهندسی «آیتیجو» همواره بر این اصل پای فشردهایم که سیستم حفاظتی بدون افزونگی منبع تغذیه، مثل یک قفل تزیینی روی در باز است. حفظ جریان ضبط تصاویر، روشن ماندن دیودهای مادون قرمز در تاریکی شب و ثبت بیوقفه فریمها نیازمند معماری مهندسی انرژی است. در این بررسی تحلیلی و گامبهگام، تمام سازوکارهای تامین انرژی پشتیبان، رفتار ادوات ذخیرهساز در شوکهای ولتاژ و راهحلهای استاندارد تداوم نظارت تصویری را موشکافی میکنیم.
کالبدشکافی الکترونیکی دوربین مداربسته؛ توان مصرفی قطعات چقدر است؟
برای آنکه بدانیم یک سیستم چقدر بدون برق شبکه دوام میآورد، ابتدا باید بدانیم قطعات داخلی دوربین دقیقاً چه میزان جریان و ولتاژی مصرف میکنند. یک دوربین برخلاف لامپ یا المنت گرمایشی، یک کامپیوتر مینیاتوری حساس است که از بخشهای زیر تشکیل میشود:
- سنسور تصویر (CMOS یا CCD): وظیفه تبدیل فوتونهای نور به سیگنالهای الکتریکی را بر عهده دارد و پیوسته نیازمند ولتاژ ثابت (معمولاً ۱۲ ولت مستقیم یا ۴۸ ولت تحت شبکه) است.
- پردازنده پردازش سیگنال تصویر (DSP): تراشهای که عملیات فشردهسازی ویدئو، تفکیک رنگها و کدگذاری فریمها را انجام میدهد.
- سامانه دید در شب مادون قرمز (IR LEDs) یا پرژکتورهای وارملایت: پرمصرفترین بخش هر دوربین مداربسته همین لامپهای نوری هستند. یک دوربین ممکن است در روز تنها ۳ الی ۵ وات برق مصرف کند، اما با غروب آفتاب و روشن شدن دید در شب، مصرف آن ناگهان به ۱۰ الی ۱۵ وات جهش مییابد.
- موتورهای چرخش و بزرگنمایی در دوربینهای اسپیددام (PTZ): چرخش مکانیکی لنز در محورهای افقی و عمودی، مصرف لحظهای برق را تا ۳۰ الی ۵۰ وات بالا میبرد.
با این ارقام مشخص میشود که یک سیستم نظارتی معمولی متشکل از چهار یا هشت دوربین به همراه دستگاه ضبط، در هر ساعت توانی معادل ۶۰ تا ۱۵۰ وات نیاز دارد؛ مقداری که با راهکارهای باتریمحور استاندارد بهراحتی قابل تامین و ذخیرهسازی است.
چرا سارقان به سراغ فیوز برق میروند؟ سناریوی سقوط خاموش سیستم
بسیاری از ساختمانهای مسکونی و حتی کارگاههای صنعتی، دوربینها را به شکلی نصب کردهاند که کابل آداپتور آنها به نزدیکترین پریز موجود روی دیوار وصل شده است. این شیوه استقرار، فاجعهبارترین نوع راهاندازی است. دلایل آسیبپذیری این مدل عبارتند از:
- قطع برق شهری / بریدن فیوز
- خاموشی فوری دوربینهای محوطه
- قطع ارسال سیگنال به دستگاه ضبط (NVR/DVR)
- توقف نوشتن فریمها روی هارددیسک
- ایجاد نقطه کور کامل بدون ثبت رد پای متجاوز
وقتی برق قطع میشود، نهتنها دوربینها دیگر چیزی نمیبینند، بلکه دستگاه ضبط مرکزی نیز فوراً خاموش میشود. در لحظه خاموشی ناگهانی، هد مکانیکی هارددیسک ممکن است روی پلترهای ضبط فرود آید و باعث خرابی فیزیکی دیسک (Bad Sector) یا آسیب به ساختار فایلهای ذخیرهشده شود؛ به این معنی که حتی تصاویر دقایق قبل از حادثه نیز ممکن است آسیب ببینند و بازخوانی نشوند.
چهار راهکار عملیاتی برای کارکرد دوربین مداربسته بدون برق شهری
برای زنده نگه داشتن شریان ثبت تصویر در زمان قطع انرژی، چهار روش مهندسی در پروژهها به کار گرفته میشود که هرکدام برای مقیاس و بودجه مشخصی مناسب هستند:
۱. استفاده از منابع تغذیه بیوقفه (UPS) سازگار با سیستمهای حفاظتی
کارآمدترین و مطمئنترین روش برای مجموعههای ساختمانی، اداری و صنعتی، بهکارگیری دستگاههای یوپیاس آنلاین یا لایناینتراکتیو است.
- نحوه عملکرد: یوپیاس میان برق شهری و ادوات نظارتی قرار میگیرد. در حالت عادی، باتریهای متصل به آن شارژ میشوند و نوسانات برق فیلتر میگردد. به محض قطع شدن برق، مدارهای سوئیچینگ بدون حتی یک میلیثانیه وقفه، انرژی ذخیرهشده در باتریها را به برق متناوب تبدیل کرده و به آداپتورها و دستگاه ضبط میرسانند.
- مزیت کلیدی: هیچ سیستمی ریاستارت نمیشود، فریمهای ضبط حتی یک ثانیه از بین نمیروند و هارددیسکها از نوسان مصون میمانند.
۲. باتریهای پشتیبان ۱۲ ولت مستقیم (DC Backup Power Supplies)
در سیستمهای آنالوگ اچدی یا محیطهای کوچک که استفاده از یک یوپیاس بزرگ توجیه اقتصادی ندارد، میتوان از باکسهای تغذیه ۱۲ ولت مجهز به جایگاه باتری خشک استفاده کرد.
- نحوه عملکرد: این منابع تغذیه مستقیماً با باتریهای ۱۲ ولت اسیدی یا ژلهای کار میکنند. خوبی این روش در این است که تبدیل برق از ۱۲ ولت به ۲۲۰ ولت و دوباره از ۲۲۰ به ۱۲ ولت رخ نمیدهد؛ در نتیجه راندمان مصرف انرژی حدود ۲۰ درصد بالاتر از یوپیاسهای متداول خواهد بود.

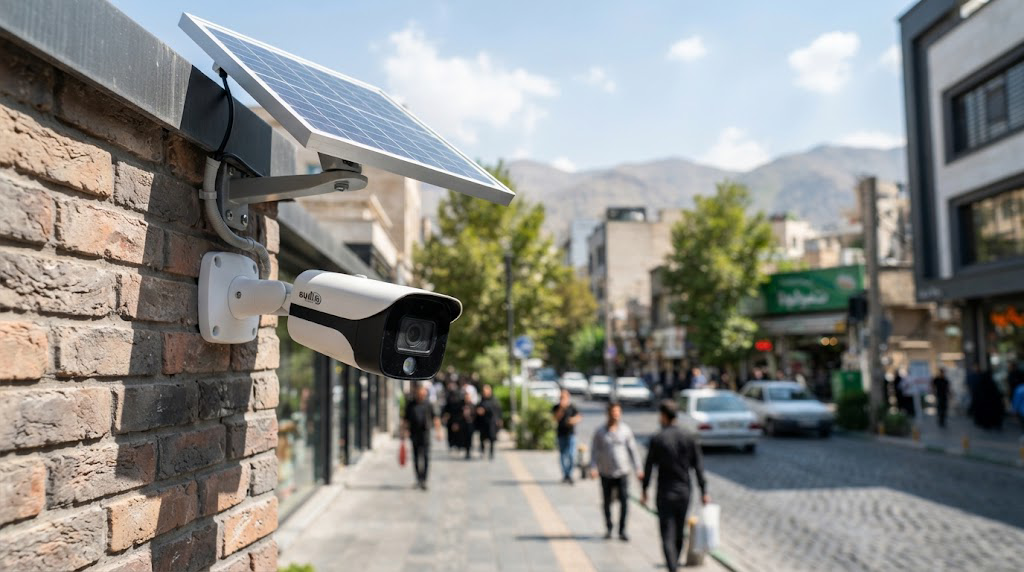

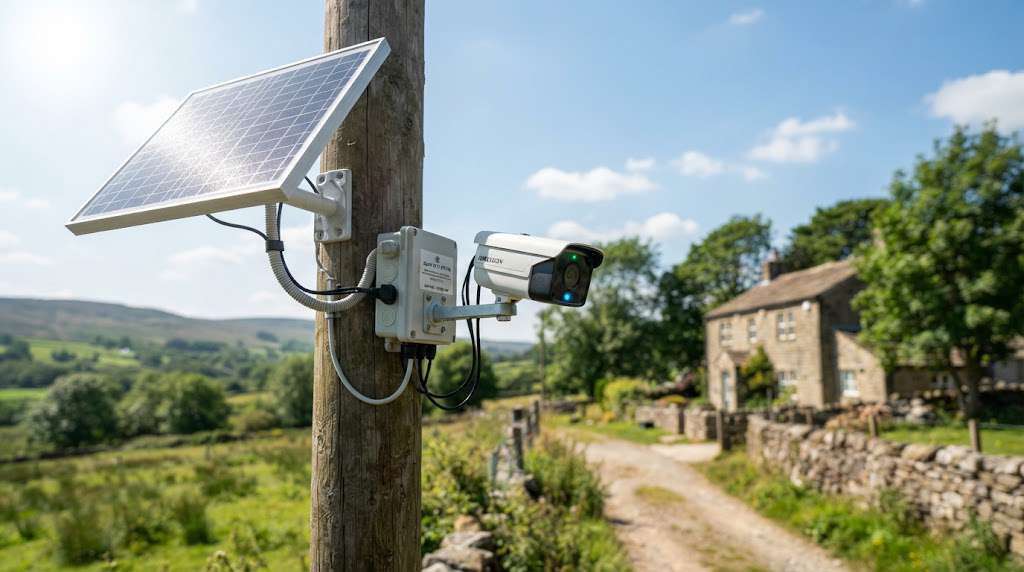

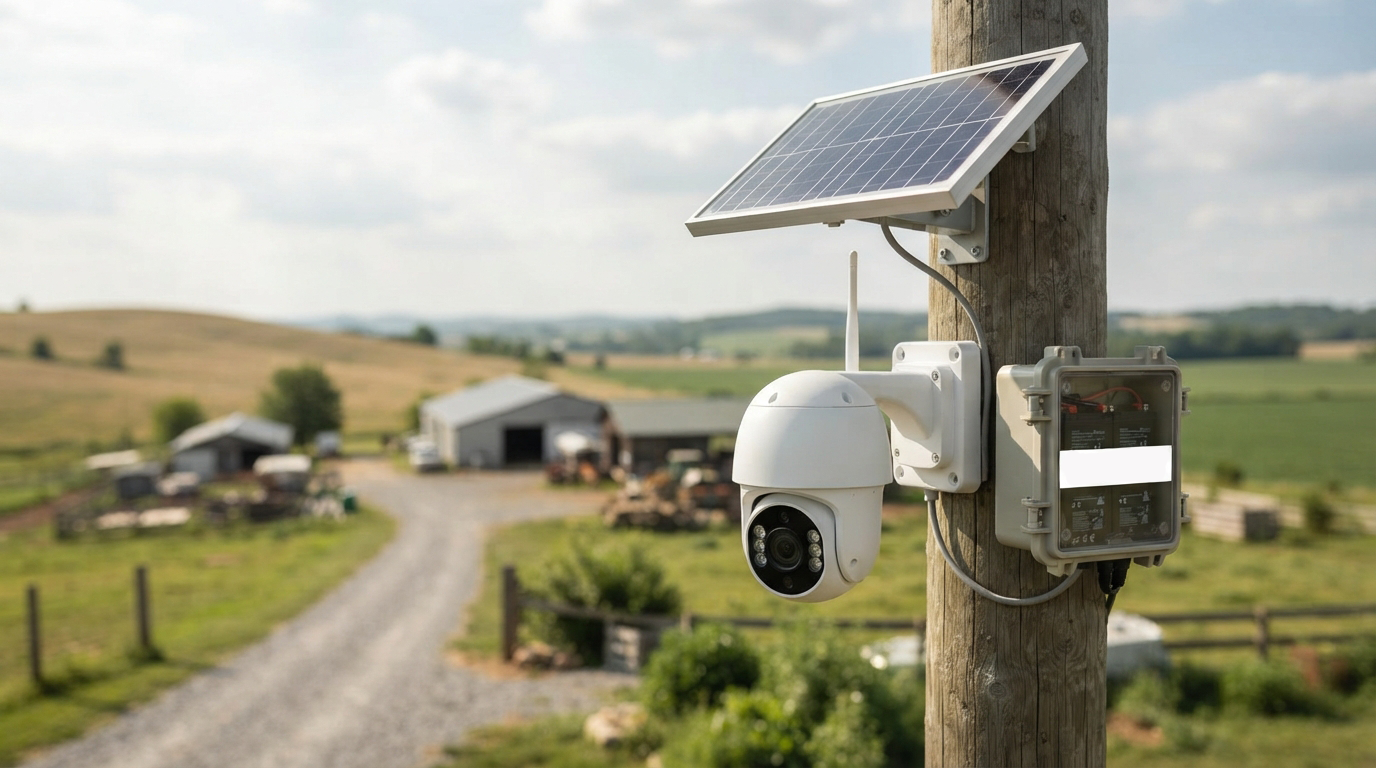

۳. دوربینهای مستقل خورشیدی (Solar Powered CCTV)
برای باغها، مزارع، دکلهای مخابراتی، معادن و فضاهایی که اساساً هیچ انشعاب برقی در نزدیکی آنها وجود ندارد، پکیجهای خورشیدی اختصاصی گزینهای بیرقیب هستند.
- اجزای سیستم: یک پنل مونوکریستال یا پلیکریستال، کنترلر شارژ هوشمند، پک باتریهای لیتیوم-فسفات با طول عمر بالا، و یک دوربین کممصرف سیمکارتخور.
- پایداری در روزهای ابری: پکیجهای استاندارد طوری محاسبه میشوند که در فصول سرد و ابری تا حداقل ۳ الی ۵ روز بدون تابش مستقیم نور خورشید نیز انرژی لازم برای ضبط پیوسته یا مبتنی بر حرکت را تامین کنند.
۴. دوربینهای مجهز به باتری داخلی و کارت حافظه (Wire-Free Cameras)
این دوربینها معمولاً برای نظارت بر ورودی آپارتمانها یا اتاقهای داخلی استفاده میشوند. آنها با هر بار شارژ از طریق کابل یواسبی، به لطف سنسورهای حرکتی مادون قرمز غیرفعال (PIR)، تنها زمانی روشن میشوند که انسانی از برابر لنز عبور کند و در بقیه ساعات در حالت خواب عمیق قرار دارند.
جدول مقایسه روشهای تأمین انرژی در غیاب شبکه برق
| راهکار تغذیه | مدتزمان پشتیبانی | پیچیدگی نصب | ضریب امنیت در برابر دستکاری | بهترین محیط کاربرد |
| یوپیاس آنلاین سازمانی | ۲ الی ۱۲ ساعت (وابسته به آمپراژ) | متوسط (نیازمند تابلو برق) | بسیار بالا (درون رک قفلشده) | شرکتها، بانکها، انبارها و مراکز سرور |
| باکس تغذیه باتری ۱۲ ولت | ۱ الی ۴ ساعت | آسان و اقتصادی | متوسط (درون جعبه فلزی) | فروشگاههای کوچک، منازل و مطبها |
| سامانه سولار (خورشیدی) | نامحدود (پیوسته با نور روز) | تخصصی (زاویه پنل و دکل) | بالا (معمولاً در ارتفاع زیاد) | باغات، مزارع، دکلها و محیطهای روستایی |
| دوربینهای مجهز به باتری داخلی | چند روز تا چند هفته (به شرط ضبط حرکتی) | بسیار آسان (بیسیم) | پایین (خطر ربوده شدن بدنه دوربین) | داخل فضاهای بسته و راهروهای آپارتمانی |
فرمول گامبهگام محاسبه ظرفیت باتری برای سیستم دوربین مداربسته
یکی از خطاهای متداول مشتریان، خرید کورکورانه باتریهای کوچک است که پس از بیست دقیقه تخلیه میشوند. برای آنکه بدانید برای روشن نگهداشتن سیستم خود به چه باتری نیاز دارید، از فرمول ساده زیر استفاده کنید:
1. Total Watt = Σ (Camera Watts) + NVR/DVR Watts + Switch Watts
2. Battery Capacity (Ah) = [Total Watt × Hours of Backup] ÷ [System Voltage × Efficiency Factor]
نقش سوئیچهای شبکه و فناوری PoE در انتقال انرژی
در سیستمهای تحت شبکه مدرن، از کابلکشی برق جداگانه برای هر دوربین اجتناب میشود. فناوری انتقال برق روی کابل شبکه (Power over Ethernet) داده و انرژی را همزمان روی رشتههای مس کابل شبکه منتقل میکند.
این متد چند مزیت راهبردی دارد:
۱. تمرکز پشتیبانی: شما فقط کافی است سوئیچ اصلی را به یوپیاس متصل کنید؛ تمام دوربینهای وصلشده به کابلهای شبکه در سقفها و محوطهها به طور خودکار برق پایدار دریافت میکنند.
۲. حذف آداپتورهای پراکنده: دیگر نیازی به سیمکشیهای متعدد و آداپتورهای مستهلکشونده پشت داکتها نخواهید داشت.
۳. امکان ریبوت از راه دور: اگر دوربینی فریز شود، مهندس شبکه میتواند بدون حضور فیزیکی، برق همان پورت را قطع و وصل کند.
پیادهسازی اصولی این سامانهها در سطح اداری و صنعتی مستلزم تخصص در لایههای سختافزاری و نرمافزاری است. استقرار استاندارد بخشهای دوربین مداربسته و نظارت توسط کارشناسان مسلط بر موازین حفاظتی، از ایجاد گرههای برقی، نویز روی خطوط انتقال تصویر و خرابی زودهنگام لنزها پیشگیری میکند.
آیا دوربین در زمان قطع برق به ضبط بر روی کارت حافظه ادامه میدهد؟
یکی از تصورات اشتباه این است که اگر دوربینی شیار کارت حافظه (MicroSD) داشته باشد، بدون برق هم روی رم خود ضبط میکند. حقیقت این است که:
- کارت حافظه یک رسانه ذخیرهسازی غیرفعال است.
- مدار خواندن و نوشتن چیپست، نیازمند تغذیه برقی از جانب دوربین است.
- اگر برق دوربین برود، کارت حافظه نیز خاموش میشود و هیچ فایلی ثبت نمیگردد.
با این حال، کارت حافظه در وضعیتی که برق وصل است اما کابل شبکه قطع شده یا دستگاه ضبط از کار افتاده، نقشی نجاتبخش دارد. در این سناریو که به «پشتیبانگیری در لبه» معروف است، دوربین تصاویر را روی حافظه رم داخلی خود نگه میدارد و به محض اتصال مجدد به شبکه، تمامی فایلهای ضبطشده در زمان قطعی ارتباط را به هارد اصلی منتقل میسازد. برای فعالسازی این قابلیتهای حساس و تنظیم درست سناریوهای بازنویسی فایلها، تسلط بر منوهای مدیریتی و اعمال درست تنظیمات دوربین مدار بسته ضروری است تا مطمئن شوید در زمان بروز خطا، سیستم رفتاری ایمن و پیشبینیشده از خود نشان میدهد.
استانداردهای قیمتگذاری و شفافیت در دستمزدهای نصب و نگهداری
راهاندازی سیستمهای حفاظتی، کابلکشیهای صنعتی، آرایش رک و کانفیگ خطوط یوپیاس یک مهارت مهندسی چندلایه است. مشتریان در بازار همواره با قیمتهای پراکندهای از سوی پیمانکاران مختلف روبهرو میشوند. برای جلوگیری از پرداخت هزینههای نامتعارف و تشخیص دستمزدهای منصفانه، سازمانها و کاربران باید به مراجع صنفی و قیمتگذاریهای رسمی تکیه کنند. ارزیابی دقیق جدول نرخ پایه خدمات انفورماتیک به عنوان مرجع معتبر کارشناسی به خریداران این بینش را میدهد که دستمزد نصب داکت، راهاندازی دستگاه ضبط، سوکتزنی کابلهای شبکه و پیکربندی بسترهای برق اضطراری را طبق تعرفههای مصوب ارزیابی کنند و مانع از هدررفت بودجههای سازمانی شوند.
عدم شفافیت در برآورد هزینهها معمولاً باعث میشود کارفرمایان به سراغ افراد فاقد صلاحیت فنی بروند؛ گروههایی که با استفاده از کابلهای آلومینیومی نامرغوب و آداپتورهای غیراستاندارد، ضریب امنیت شبکه را در نخستین حادثه قطعی برق به صفر میرسانند.
۵ اشتباه رایج که پایداری سیستم نظارتی را در خاموشی از بین میبرد
حتی در صورتی که تجهیزات برق اضطراری خریداری کرده باشید، اشتباه در پیکربندی میتواند کل زحمات شما را بر باد دهد:
۱. اتصال مانیتور نگهبانی به مدار یوپیاس
مانیتورهای بزرگ اداری و تلویزیونهای اتاق مانیتورینگ مصرف برق بالایی دارند. وصل کردن آنها به یوپیاس باتری را به سرعت خالی میکند. مدار یوپیاس باید صرفاً برای دوربینها و دستگاه ضبط اختصاص یابد و مانیتور در زمان خاموشی خاموش بماند، زیرا دستگاه به ضبط خودکار خود در پسزمینه ادامه میدهد.
۲. نادیده گرفتن استهلاک سالانه باتریهای اسیدی
باتریهای سیلد اسید متداول در سامانههای حفاظتی عمر مفیدی بین دو تا سه سال دارند. پس از این دوره، مقاومت داخلی باتری افزایش یافته و حتی اگر نشانگر، وضعیت شارژ را صددرصد نشان دهد، در لحظه قطع برق زیر بار خالی میشوند. تست دورهای سلامت باتری با دستگاههای تستر اختصاصی الزامی است.
۳. عدم تناسب فازهای برقی در تابلوها
اگر دستگاه ضبط روی یک فاز برق باشد و دوربینهای محوطه روی فازی دیگر، قطع شدن یکی از فازها باعث کوری نیمی از تصاویر و سردرگمی سیستم مانیتورینگ خواهد شد. کل شبکه دوربینها باید روی یک فاز مشترک و تحت پوشش یک تغذیه متمرکز قرار گیرند.
۴. قرار دادن یوپیاس در معرض حرارت و گردوغبار
باتریهای شیمیایی دشمن درجه یک گرما هستند. به ازای هر هشت درجه افزایش دمای محیط فراتر از ۲۵ درجه سانتیگراد، طول عمر مفید باتری نصف میشود. استقرار تجهیزات تغذیه در فضاهای بسته و خفه، خرابی زودهنگام آنها را تضمین میکند.
۵. فراموش کردن رمزنگاری جریان ویدئو
بسیاری از دوربینها با قطع و وصل مجدد برق ریاستارت میشوند. اگر تنظیمات پورتهای پیشفرض و پروتکلهای امنیتی به درستی بسته نشده باشند، در لحظه بالا آمدن اولیه در برابر حملات نفوذ از بستر شبکه محلی آسیبپذیر خواهند بود.
گذار از آزمونوخطا به یکپارچگی مهندسی سیستمهای حفاظتی
برپایی یک بستر نظارت تصویری پایدار که در حوادث، بلایای طبیعی، خاموشیهای عمدی و شرایط سخت محیطی بدون لکنت به کار خود ادامه دهد، از عهده فروشندگان صرف تجهیزات برنمیآید. این فرآیند نیازمند محاسبات دقیق آمپراژ، طراحی مسیرهای موازی انتقال تصویر، جانمایی مهندسی لنزها برای پوشش کامل نقاط تاریک و ایمنسازی فیزیکی جعبههای تقسیم است.
سپردن این چرخه به مجموعههای صاحبنام و دارای پشتوانه اجرایی، آرامش خاطر را برای مدیران به ارمغان میآورد. شرکتهای تخصصی نظیر پروشات (دادهپردازان پروشات) تمرکز خود را بر این نقطه قرار دادهاند که زنجیره پسیو، کابلکشیهای استاندارد، استقرار رکهای ضدسرقت و تامین برق بدون وقفه را به گونهای پیاده کنند که هیچ رخداد پیشبینینشدهای نتواند شریان نظارتی اماکن را مختل سازد. اجرای مهندسی این تدابیر، ریسک آسیبهای مالی ناشی از کوری موقت سیستمهای امنیتی را به صفر میرساند.
چکلیست آیتیجو برای سنجش پایداری دوربینها در شرایط بحرانی
پیش از آنکه حادثهای رخ دهد، این پنج آزمون ساده را در مجموعه خود به اجرا درآورید تا از تابآوری سیستم حفاظتی اطمینان یابید:
- آزمون قطع فیوز اصلی: در یک ساعت مشخص، کلید مینیاتوری اصلی ورودی برق را قطع کنید و بلافاصله با گوشی یا کنسول مانیتورینگ چک کنید که آیا همه تصاویر آنلاین ماندهاند یا خیر.
- بررسی زمان پاسخ سنسورهای دید در شب: به هنگام خاموشی چراغها، دقت کنید که آیا سنسورهای مادون قرمز دوربینها بدون ریاستارت شدن در کسری از ثانیه تصویر را به حالت سیاه و سفید باکیفیت سوییچ میکنند؟
- پایش سلامت هارددیسک پس از خاموشی شبیهسازیشده: گزارشهای بخش ذخیرهسازی دستگاه را بازخوانی کنید تا مطمئن شوید قطعی برق باعث تولید خطاهای سیستمی روی دیسکها نشده است.
- ثبت زمان واقعی نگهداری شارژ: بررسی کنید که با قطع برق، مجموعه دوربینها و سرور دقیقاً چند دقیقه روشن میمانند و آیا این عدد با نیاز عملیاتی شما برای رسیدن گشت امنیتی همخوانی دارد؟
- ارزیابی پایداری حرارتی منابع تغذیه: پس از سه ساعت کارکرد پیوسته با باتری، بدنه آداپتورها و مبدلها را بررسی کنید که حرارت نامتعارف نداشته باشند.
سیستم نظارت تصویری تنها یک ابزار برای ضبط خاطرات نیست؛ این سامانه سند حقوقی، چشم بیدار سازمان و خط مقدم بازدارندگی در برابر تهدیدات است. با انتخاب درست تجهیزات تغذیه کمکی و پرهیز از اتصالات سنتی به پریزهای ناامن، اجازه ندهید تاریکی و خاموشی، امنیت حاصل از سرمایهگذاری شما را در یک چشم بر هم زدن از بین ببرد.
